Lo stampaggio ottone senza bave: la tecnologia che ridefinisce lo stampaggio dell’ottone.
Chi lavora ogni giorno con lo stampaggio a caldo dell’ottone conosce bene un compromesso che per decenni è sembrato inevitabile: per ottenere un pezzo stampato con la geometria voluta, una parte del materiale deve necessariamente fuoriuscire dallo stampo sotto forma di bava. È materiale che costituisce una abbondanza rispetto al pezzo che andrà poi lavorato e rifinito. E’ ovvio che questo materiale rappresenti un costo, rappresentato in prima battuta dalle attrezzature e dalle lavorazioni necessarie per eliminare la bava dal pezzo semilavorato.
Negli ultimi anni, però, l’evoluzione degli stampi, delle presse e dei sistemi di controllo di processo ha reso disponibile su scala industriale una tecnologia alternativa: lo stampaggio ottone senza bave, applicato con crescente diffusione anche alla forgiatura dell’ottone.
Principali contenuti
- Analisi delle tecniche di stampaggio a caldo tradizionali
- Il percorso tecnico che ha portato allo sviluppo dello stampaggio senza bave
- Il funzionamento specifico dello stampaggio ottone senza bave
- Confronto tecnico ed economico completo tra le due tecnologie, con un focus particolare su qualità del pezzo finito e risparmio dei costi di produzione.
Naturalmente siamo a Vostra disposizione per mettere a punto la miglior strategia produttiva in funzione del singolo specifico progetto. Contattaci e saremo lieti di approfondire.
Nel frattempo… buon proseguimento con la lettura del materiale che Vi abbiamo preparato!
Il ruolo tecnico della bava
Nello stampaggio a caldo tradizionale, la bava non è un semplice difetto: è un elemento di progetto voluto. Attorno all’impronta dello stampo viene ricavata una sottile fessura, chiamata **gola di bava**, che consente al materiale in eccesso di fuoriuscire lateralmente durante la fase finale della compressione. Questa fuoriuscita controllata svolge una funzione precisa: crea una contropressione che “spinge” il metallo a riempire completamente anche gli angoli e i dettagli più sottili della cavità, compensando al tempo stesso le inevitabili variazioni di volume della billetta di partenza (dovute a tolleranze di taglio, ossidazione superficiale, dilatazione termica).
Il rovescio della medaglia è che questo materiale in eccesso, che può arrivare, a seconda della complessità del pezzo, al 15% – 20% del peso della billetta, deve obbligatoriamente essere:
– tranciato in una successiva operazione di sbavatura, che richiede uno stampo dedicato (stampo di sbavatura) con un ulteriore passaggio in pressa o su trancia separata dedicata alla sbavatura dei pezzi pressofusi;
– raccolto, stoccato, smaltito o rifuso, con relativo consumo energetico e perdita di resa metallurgica;
Le fasi tipiche del ciclo tradizionale
1. Taglio delle billette con tolleranza relativamente ampia (proprio perché la bava compenserà l’eccesso).
2. Riscaldo a induzione fino alla temperatura di forgiatura, compresa generalmente tra 650°C e 750°C, ovvero al di sopra della temperatura di ricristallizzazione della lega ma al di sotto del punto di fusione.
3. Sbozzatura: prima formatura approssimativa in una cavità preliminare.
4. Stampaggio di finitura, con formazione della bava lungo il piano di giunzione dello stampo.
5. Sbavatura a freddo, in pressa dedicata con attrezzatura dedicata.
6. Eventuali trattamenti termici, decapaggio, lavorazioni meccaniche di finitura.
Questa impostazione, consolidata da decenni di applicazione industriale tipicamente orientata alla produzione di rubinetteria, raccorderia e della componentistica per impianti idraulici e del gas, resta tuttora estremamente diffusa e, per molte geometrie e per le piccole-medie serie, rappresenta ancora la soluzione più flessibile ed economicamente sostenibile.
L’Evoluzione tecnica verso lo stampaggio ottone senza bave
Il passaggio, in taluni casi, dallo stampaggio tradizionale allo stampaggio a caldo senza bave non è avvenuto per un singolo salto tecnologico, ma come risultato della convergenza di più innovazioni maturate nell’arco di un paio di decenni nel campo della meccanica di precisione, dell’automazione e del controllo di processo.
I fattori economici che hanno spinto l’innovazione
Il primo e più importante motore del cambiamento è sicuramente di natura economica e ambientale. Con l’aumento dei costi delle materie prime (il rame e lo zinco che compongono l’ottone, come la maggior parte delle materie prime, hanno quotazioni ufficiali nei principali mercati mondiali) anche una percentuale apparentemente contenuta di materiale destinato a diventare bava si traduce, su grandi volumi produttivi, in cifre significative. A questo si aggiunge il sempre più alto costo energetico della rifusione degli scarti e il costo, spesso sottovalutato, delle operazioni secondarie: lo stampo di sbavatura, la sua manutenzione, il personale e il tempo macchina dedicati.
Le innovazioni tecniche abilitanti lo stampaggio ottone senza bave
Perché uno stampaggio senza vie di fuga per il materiale in eccesso potesse funzionare in produzione, senza generare stampi danneggiati e pezzi difettosi, sono stati necessari progressi paralleli su più fronti:
– Controllo volumetrico di precisione delle billette: sistemi di taglio a volume controllato (spesso a peso, tramite pesatura in linea, o a lunghezza calibrata con tolleranze molto più strette rispetto al passato) che garantiscono che il volume di partenza corrisponda quasi esattamente al volume della cavità finale dello stampo, eliminando la necessità della “valvola di sicurezza” rappresentata dalla bava.
– Presse idrauliche a controllo elettronico: le moderne presse idrauliche di serie (come le presse utilizzate da GPL Eredi di Ghidini P.Luigi srl nella forgiatura dell’ottone) permettono un controllo estremamente accurato di forza, velocità e posizione in ogni istante del ciclo, con ripetibilità colpo su colpo molto superiore rispetto alle presse meccaniche a eccentrico di precedente generazione.
– Stampi multi-impronta e stampi chiusi: la progettazione di stampi a camera chiusa, spesso multi-cavità, capaci di forgiare uno o più pezzi in un solo colpo mantenendo l’assenza di bava, ottimizzano la produttività oraria.
– Automazione del caricamento e della movimentazione: sistemi automatici robotici di alimentazione delle billette calde, con posizionamento ripetibile nella cavità, che riducono la variabilità, da sempre uno dei principali fattori di dispersione nei processi di stampaggio a caldo.
– Sensori e sistmi di monitoraggio di processo in tempo reale: sensori di forza, di posizione e, in alcuni impianti più avanzati, di temperatura della billetta in ingresso, permettono di intervenire in tempo reale su eventuali problematiche del processo prima che generino scarti.
Dalla forgiatura di precisione allo stampaggio ottone senza bave
Questo insieme di tecnologie è riconducibile a quella che nella letteratura tecnica internazionale viene identificata con termini che possono essere tradotti come “forgiatura di precisione”, ” forgiatura a stampo chiuso”, in cui il volume di materiale è calcolato per riempire esattamente la cavità, senza eccedenze da smaltire lateralmente.
Applicata storicamente prima ad altri metalli e leghe, questa filosofia produttiva è stata progressivamente adattata e ottimizzata anche per l’ottone, lega che presenta una discreta plasticità a caldo ma anche una sensibilità particolare alle variazioni di temperatura e di velocità di deformazione. Inazienda abbiamo affrontato un percorso di messa a punto tecnologica per completare con successo lo sviluppo specifico di parametri di processo e geometrie di stampo.
Il principio di funzionamento dello stampaggio ottone senza bave
A differenza dello stampaggio tradizionale, nello stampaggio senza bave la cavità dello stampo non prevede una gola di fuoriuscita laterale significativa: il piano di chiusura degli stampi è progettato per contenere il materiale, non per lasciarlo defluire. Questo richiede un calcolo estremamente accurato del volume della billetta, comprensivo delle tolleranze dimensionali della barra di partenza e delle perdite per ossidazione superficiale durante il riscaldamento.
Tecnologia e attrezzature impiegate: focus sulla progettazione di stampi specifici.
Per rendere operativo lo stampaggio ottone senza bave è necessaria una progettazione dello stampo che tenga conto della sequenza di riempimento del metallo, per evitare inclusioni d’aria, ripiegature o zone di mancato riempimento, difetti tipici quando il “cuscino” di materiale in eccesso della bava non è più disponibile per compensare le imperfezioni una gestione molto precisa della lubrificazione dello stampo, che nello stampaggio senza bave assume un ruolo ancora più critico, perché deve favorire lo scorrimento del metallo verso le zone più lontane e sottili della cavità senza intrappolare gas.
La progettazione di stampi e attrezzature è spesso il punto cruciale per il successo di qualsiasi progetto di stampaggio a caldo. GPL Eredi di Ghidini P.Luigi ha sviluppato competenze molto apprezzate nelle progettazione di stampi e attrezzature, che realizziamo, impieghiamo e manteniamo a punto.
Nella pratica industriale, lo stampaggio a caldo senza bave dell’ottone viene realizzato tipicamente su presse idrauliche di elevata precisione, alle quali vengono spesso abbinati sistemi di caricamento automatico delle billette, che assicurano un posizionamento ripetibile e riducono la variabilità del processo, condizione indispensabile quando non esiste più margine di tolleranza offerto dalla bava.
Parametri critici di processo
Perché lo stampaggio ottone senza bave funzioni in modo stabile in produzione, alcuni parametri richiedono un controllo molto più stringente rispetto al processo tradizionale:
– Precisione del taglio billette: la tolleranza di volume/peso della billetta deve essere sensibilmente più stretta, spesso ottenuta con sistemi di taglio a controllo numerico o pesatura in linea.
– Uniformità della temperatura di riscaldo: variazioni termiche tra il centro e la superficie della billetta, o tra billette successive, si traducono direttamente in difetti di riempimento, non più mascherabili dalla bava.
– Forza e velocità di chiusura della pressa: devono essere calibrate con grande ripetibilità colpo su colpo, condizione più agevole con presse idrauliche a controllo elettronico rispetto alle presse meccaniche tradizionali.
– Manutenzione e usura dello stampo: senza la bava a “correggere” piccole variazioni dimensionali, l’usura dello stampo va monitorata con maggiore attenzione, per evitare derive progressive delle quote del pezzo.

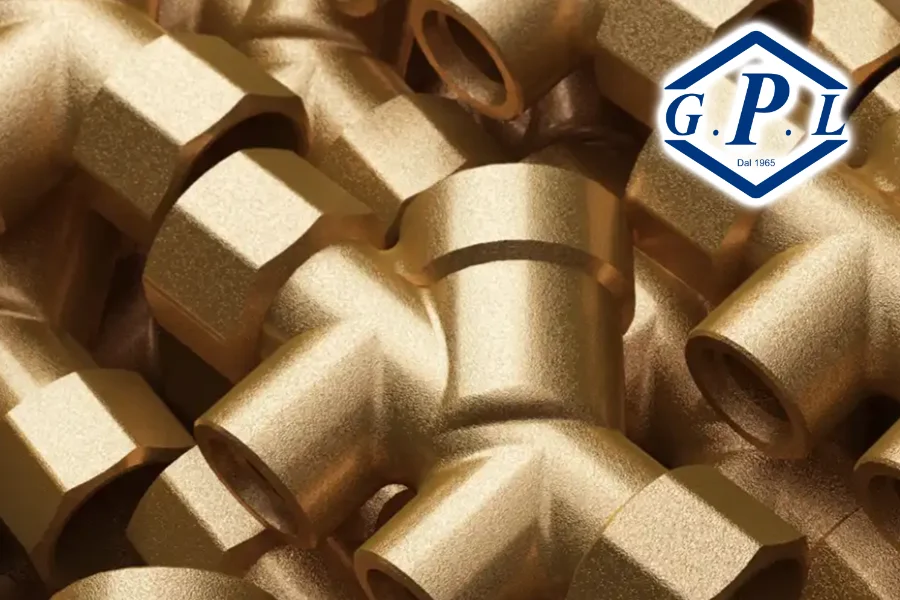

Applicazioni tipiche
Lo stampaggio ottone senza bave dell’ottone trova impiego privilegiato in componenti prodotti in grandi serie, con geometria relativamente stabile nel tempo e requisiti dimensionali stringenti, tra cui:
– raccordi per il trasporto di fluidi e gas;
– valvole per bombole GPL;
– valvole a sfera per impianti idrici, gas e settore oil & gas;
– corpi di contatori dell’acqua;
– raccordi e giunzioni per impianti di riscaldamento e climatizzazione.
Stampaggio tradizionale vs stampaggio ottone senza bave: confronto tecnico completo
Il confronto tra le due tecnologie non ha una risposta univoca: la scelta dipende dal volume produttivo, dalla complessità geometrica del pezzo, dai requisiti qualitativi e dal posizionamento economico del prodotto finale. Di seguito una sintesi comparativa dei principali parametri tecnici ed economici.
| Parametro | Stampaggio a caldo tradizionale (con bava) | Stampaggio ottone senza bave |
| Materiale di scarto (bava) | 10-25% del peso billetta, da rifondere | Praticamente assente |
| Operazioni successive | Sbavatura dedicata (trimming) obbligatoria | Non necessaria, o ridotta al minimo |
| Tolleranza sul volume billetta | Ampia, compensata dalla bava | Molto stretta, calcolo volumetrico preciso |
| Investimento in stampi | Generalmente inferiore | Più elevato (stampi di precisione, multi-impronta) |
| Ripetibilità richiesta alla pressa | Media | Molto elevata (presse idrauliche/elettroniche) |
| Flessibilità su geometrie complesse | Alta | Da valutare caso per caso, più critica sui dettagli sottili |
| Finitura superficiale del pezzo grezzo | Buona, con linea di sbavatura residua | Ottima, priva di segni di sbavatura |
| Scarti nelle lavorazioni meccaniche successive | Maggiori (sovrametalli, bavette residue) | Ridotti, grazie a quote più vicine al netto |
| Consumo energetico complessivo | Superiore (rifusione degli scarti, operazione di trancia) | Inferiore a parità di pezzi prodotti |
| Costo per pezzo su grandi serie | Più alto | Più basso |
| Adatto a piccole serie o prototipazione | Sì, elevata flessibilità | Meno conveniente per via dell’investimento in stampi |
I vantaggi tecnici dello stampaggio ottone senza bave
Il primo e più evidente vantaggio dello **stampaggio ottone senza bave** è la drastica riduzione del materiale di scarto: l’intero volume della billetta viene trasformato in pezzo utile, con un risparmio di lega di ottone che, considerando l’attuale valore del rame, incide in modo diretto e misurabile sul costo unitario del componente. A questo si aggiunge l’eliminazione dell’operazione di sbavatura come fase di processo separata: meno stampi da gestire, meno tempo macchina impegnato, meno movimentazione di materiale, meno manutenzione su un’attrezzatura dedicata.
Dal punto di vista qualitativo, l’assenza della linea di sbavatura elimina uno dei principali punti critici del pezzo stampato tradizionale, ovvero la piccola sbavatura residua che permane dopo il trimming e che, in applicazioni come valvole e raccordi destinati alla tenuta di fluidi in pressione, può richiedere controlli aggiuntivi o generare non conformità.
Il pezzo ottenuto per stampaggio ottone senza bave presenta inoltre quote generalmente più vicine alla dimensione netta finale, con conseguente riduzione dei sovrametalli da asportare nelle successive lavorazioni meccaniche (tornitura, foratura, filettatura): meno truciolo prodotto significa meno usura degli utensili, cicli di lavorazione più rapidi e minor consumo di lubrorefrigerante.
GPL Eredi di Ghidini P.Luigi sr: le sfide che abbiamo superato per diventare un riferimento affidabile nello stampaggio ottone senza bave
I vantaggi offerti dalla tecnica di stampaggio ottone senza bave non sono privi di contropartite tecniche. Sicuramente, come già accennato, essere dotati di un ufficio di progettazione interna e aver maturato decenni di esperienza nella realizzazione di stampi e attrezzature ci ha aiutato molto.
Quegli ostacoli per molti insormontabili per noi sono stati dei semplici miglioramenti di progetto e di processo.
Lo stampaggio ottone senza bave richiede senza dubbio un investimento iniziale più significativo, sia in termini di progettazione e realizzazione degli stampi di precisione, sia in termini di attrezzature ausiliarie (sistemi di taglio billette a volume controllato, caricamento automatico, presse idrauliche a controllo elettronico). Questo investimento si ammortizza comunque efficacemente, logicamente più in fretta su volumi produttivi medio-alti e su geometrie che restano stabili nel tempo, poiché ogni variazione della geometria del pezzo comporta la revisione dello stampo e, spesso, dei parametri di taglio della billetta.
Va inoltre considerato che il processo senza bava è intrinsecamente meno “tollerante” alle variazioni: senza il margine di sicurezza offerto dal materiale in eccesso, piccole derive nel peso della billetta, nella temperatura di riscaldo o nell’usura dello stampo si traducono più rapidamente in difetti di riempimento o in pezzi fuori tolleranza.
Questo impone un controllo di processo più rigoroso, personale tecnico più qualificato e, in molti casi, sistemi di monitoraggio in linea che nello stampaggio tradizionale non sono strettamente necessari.
Infine, su geometrie particolarmente complesse, con variazioni di sezione molto marcate o dettagli molto sottili, la bava può ancora rappresentare, dal punto di vista puramente tecnico, la soluzione più affidabile per garantire il completo riempimento dello stampo in ogni condizione. GPL Eredi di Ghidini P.Luigi offre un servizio di consulenza con informazioni chiare e trasparenti.
Esistono infatti valutazioni che hanno senso pieno solo davanti al progetto concreto. Facciamo un esempio. Se è vero che dal punto di vista della qualità, il beneficio più rilevante dello stampaggio ottone senza bave riguarda la costanza dimensionale e l’assenza di difetti superficiali legati alla sbavatura, la presenza della bava potrebbe, in determinati casi, essere invece garanzia di particolari riferimenti qualitativi (es. corretto riempimento dello stampo su forme complesse). Tutti elementi particolarmente importanti in componenti destinati alla tenuta di fluidi in pressione, dove anche una micro-imperfezione può, in casi limite, compromettere l’affidabilità del componente nel tempo.
Sostenibilità e Impatto Ambientale
Un aspetto sempre più rilevante nella scelta tra le due tecnologie riguarda la sostenibilità del processo produttivo. La riduzione del materiale destinato a diventare bava comporta, a monte, un minor prelievo di materia prima e, a valle, un minor fabbisogno di rifusione degli scarti, con conseguente riduzione dei consumi energetici complessivi del ciclo produttivo e delle relative emissioni. In un contesto in cui i produttori di componentistica in ottone sono sempre più chiamati a rendicontare l’impronta ambientale dei propri processi, lo stampaggio ottone senza bave rappresenta quindi anche una leva di sostenibilità, oltre che di efficienza economica.
Conclusioni
Lo stampaggio ottone senza bave non sostituisce lo stampaggio tradizionale, ma ne rappresenta un’evoluzione tecnica applicabile con successo laddove i volumi produttivi, la stabilità della geometria e i requisiti qualitativi lo giustifichino. La scelta tra le due tecnologie va valutata caso per caso, analizzando il volume annuo previsto, la complessità del pezzo, i requisiti di tenuta e finitura superficiale e l’incidenza del costo materia prima sul costo totale del componente. Un partner tecnico come GPL Eredi di Ghidini P.Luigi con esperienza in entrambe le tecnologie di stampaggio ottone a caldo è nella posizione ideale per guidare questa valutazione, dimensionando stampi, presse e parametri di processo sulla base delle reali esigenze produttive del cliente.
